Diagrama de Fusibles Ford Figo 2020-Qué hace cada fusible?

En este artículo podrás ver el diagrama de fusibles Ford Figo 2020 así como su ubicación, diferentes variantes según el numero de cilindros, cantidad de fusileras en el auto y precio de la caja de fusibles, si tienes algún problema eléctrico con tu vehículo es probable que el problema se encuentre en alguno de estos fusibles.

Caja de Fusibles del Motor Ford Figo

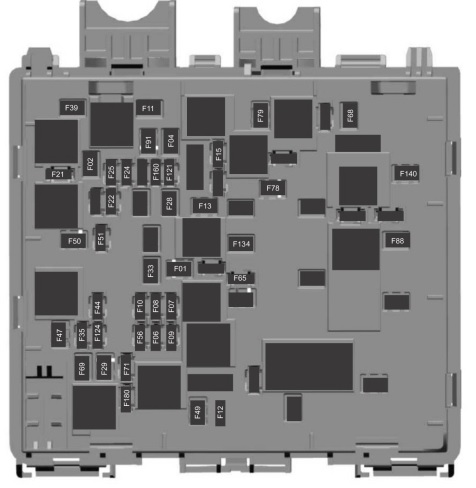

Este diagrama corresponde a la caja de fusibles Ford Figo que se encuentra en el compartimento del motor.

Diagrama de fusibles compartimento motor Ford Figo 2020

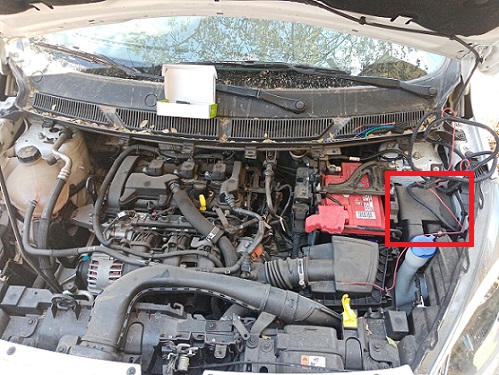

Ubicación de caja de fusibles área motor Figo 3 cilindros

La fusilera del figo del área de motor se encuentra del lado derecho o lado conductor justo a un costado de la batería del coche, para acceder a los fusibles se debe retirar la tapa y posteriormente sacar la caja o IPDM destrabando las pestañas laterales.

Precio de caja de fusibles Ford Figo 2020

La fusilera del figo puedes encontrarla en sitios como MercadoLibre o Ebay , los precios oscilan entre los $2,800-$9,000

Diagrama de Fusibles Caja del Interior Ford Figo 2020

El Ford figo 2020 cuenta con una segunda caja de fusibles la cual se encuentra en el interior del vehículo.

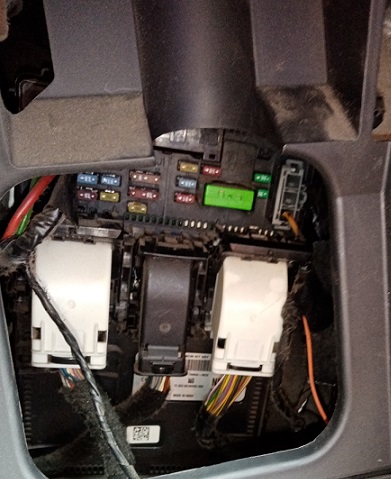

En donde se encuentra la fusilera interior del Ford Figo?

La caja de fusibles del interior del figo se encuentra en el lado del copiloto justo detrás de la guantera.

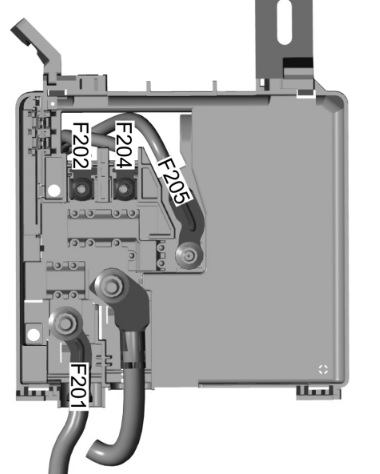

Fusibles de alta corriente

Identificación de fusibles de alta corriente

Número	Descripción	Capacidad
F201	Alternador	275A
F202	Voltaje de la batería al módulo de control de la carrocería	125A
F204	Motor de dirección eléctrica servoasistida	60A
F205	Unidad de control hidráulico	70A

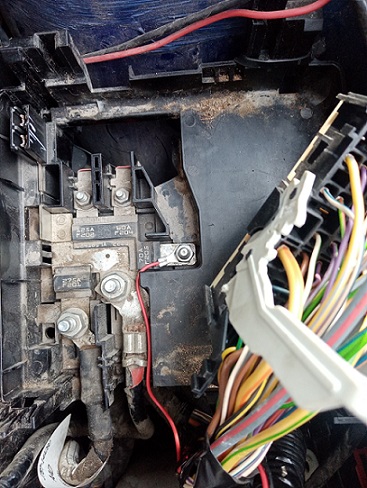

¿Dónde se encuentra la fusilera de alta corriente?

La caja de fusibles de alta corriente se encuentra justo debajo del IPDM o caja de fusibles del motor, se debe retirar primero ésta caja para tener acceso a éstos fusibles.

---

Variantes, Diagrama de fusibles Ford Figo 2016 2017 2018

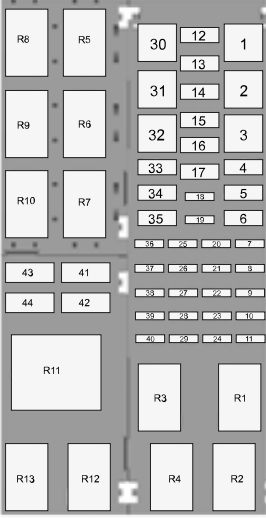

Fusilera del motor figo 4 cilindros

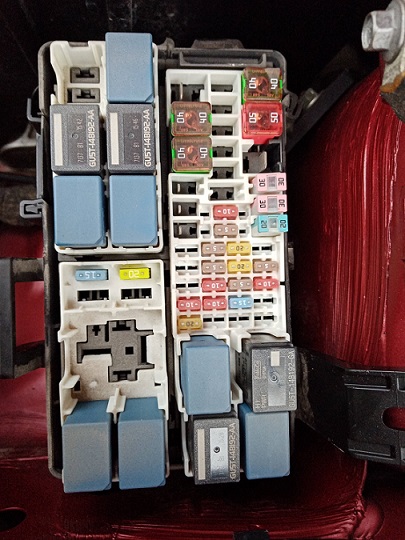

Esta es otro tipo de caja de fusibles que puedes encontrar en el Ford Figo y se encuentra en el área del motor a un lado de la batería del coche. Esta fusilera la traen los modelos de motor con 4 cilindros.

Número	Descripción	Capacidad
1	Motor del soplador	40A
2	Dirección eléctrica servoasistida	50A
3	Módulo de transmisión automática (1.5L AT)	40A
4	Luneta térmica	30A
5	Relevador de arranque	30A
6	Encendedor	20A
7	Sin uso	–
8	Bobina eléctrica del relevador del módulo de control. Bobina del relevador de la bomba de combustible. Bobina del relevador de encendido. Electricidad de respaldo del módulo de control de la transmisión (1.5L AT).	5A
9	Compresor del A/C	10A
10	Sin uso	–
11	Sin uso	–
12	Sin uso	–
13	Sin uso	–
14	Sin uso	–
15	Sin uso	–
16	Sin uso	–
17	Sin uso	–
18	Claxon	10A
19	Bobina del relevador del motor de arranque	5A
20	Módulo de control del tren motriz	20A
21	Sensor HEGO. Sensor CMS. Válvula de purga. Sincronización variable del árbol de levas.	20A
22	Bobina del relevador del A/C. Bobina del relevador del ventilador de enfriamiento.	5A
23	Bobina de encendido	15A
24	Sensor de velocidad del vehículo (sin ABS)	5A
25	Bobina del relevador del limpiador	5A
26	Bobina del relevador de la luneta térmica	5A
27	Módulo del sistema de frenos antibloqueo. Nivelador de los faros.	10A
28	Módulo de control del tren motriz. Módulo de control de la transmisión (1.5L AT).	10A
29	Sin uso	–
30	Ventilador de enfriamiento de alta velocidad (velocidad doble)	50A
31	Sistema de frenos antibloqueo	40A
32	Ventilador de enfriamiento (velocidad simple). Ventilador de enfriamiento de baja velocidad (velocidad doble).	40A / 30A
33	Sin uso	–
34	Sin uso	–
35	Sin uso	–
36	Sin uso	–
37	Bomba de combustible, Inyectores de combustible	20A
38	Módulo electrónico de control de estabilidad (1.5L AT)	20A
39	Interruptor del freno	10A
40	Relevadores del claxon	20A
41	Motor del limpiador delantero	20A
42	Motor del limpiador trasero	15A
43	Claxon (módulo de control de la carrocería)	15A
44	Sin uso	–

Identificación de relevadores

Número	Descripción
R1	Módulo y cargas de control del tren motriz.
R2	Limpiador.
R3	Cargas de encendido.
R4	Claxon (interruptor del claxon).
R5	Motor de arranque.
R6	Compresor del A/C.
R7	Luneta térmica.
R8	Ventilador de enfriamiento de alta velocidad (velocidad doble).
R9	Claxon (módulo de control de la carrocería).
R10	Ventilador de enfriamiento.
R11	Sin uso.
R12	Motor del soplador.
R13	Bomba de combustible.

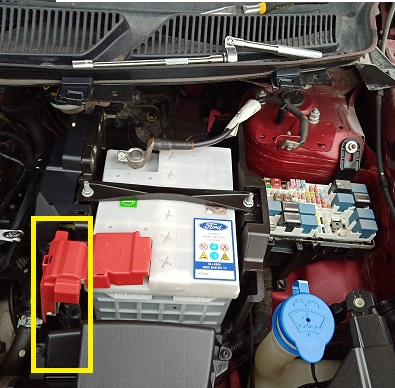

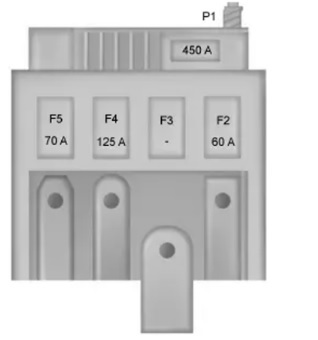

Fusibles de la batería

Estos fusibles se encuentran unidos a la terminal que va conectada al poste positivo de la batería, para tener acceso a ellos basta con retirar la tapa roja que los cubre.

Número	Descripción	Capacidad
P1	Motor de arranque. Alternador.	450A
F2	Sin uso	60A
F3	Caja de conexiones del motor	–
F4	Módulo de control de la carrocería	125A
F5	Sin uso	70A

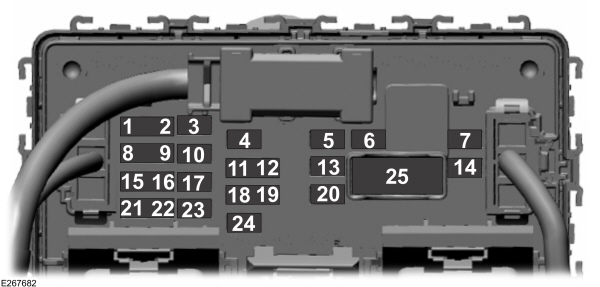

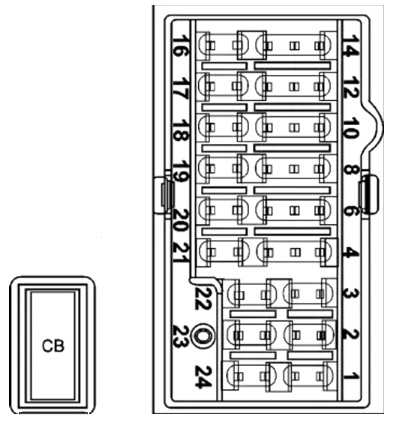

Fusilera del interior cabina 2016 2017 2018

En la parte del habitáculo también encontraremos una fusilera, se encuentra justo detrás de la guantera lado copiloto.

Número	Descripción	Capacidad
1	Unidad de audio (sin SYNC)	10A
2	Sin uso	30A
3	Sin uso	20A
4	Lógica de las ventanas eléctricas (ascenso/descenso de un solo toque), Espejos eléctricos	7.5A
6	Módulo del sistema de control de clima, Módulo SYNC, Indicador multifuncional, Panel de control integrado, Módulo GPS, Cargador USB (sin SYNC)	10A
8	Tablero de instrumentos, Datalink, Módulo de gateway (sin SYNC)	7.5A
10	Módulo del sistema de control de clima (sin A/C), Sensor de temperatura interior (con EATC), Dirección eléctrica servoasistida	5A
12	Módulo de control de la bolsa de aire, Bomba del lavador del lavaparabrisas	10A
14	Sin uso	–
16	Relevador de encendido del módulo de control de la carrocería	30A
17	Batería de repuesto de la radio	20A
18	Datalink, Módulo de gateway (sin SYNC)	10A
19	Interruptor de encendido	10A
20	Sin uso	–
21	Sin uso	10A
22	Radio (sin seguro eléctrico de la puerta)	10A
23	Relevador de los seguros eléctricos de las puertas	20A
24	Sin uso	25A
CB01	Ventanas eléctricas	30A
