En esta guía encontrarás información sobre la caja de fusibles aveo que estan en el compartimento del motor y la caja interior, además de recomendaciones para revisar fusibles y relevadores. Si necesitas localizar un fusible del Chevrolet Aveo, primero identifica cuál caja corresponde a tu vehículo y compara su distribución con el diagrama de la tapa.
Importante: este artículo utiliza como referencia el diagrama del Chevrolet Aveo 2020. La distribución puede cambiar según año, versión y equipamiento. Antes de sustituir un fusible, confirma su posición y amperaje en la tapa de tu caja o en el manual correspondiente a tu vehículo.

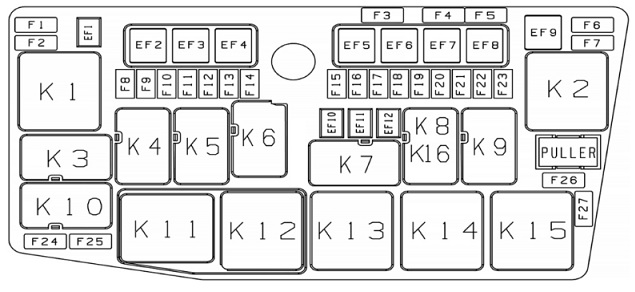

Diagrama de fusibles del motor del Chevrolet Aveo
Selecciona una categoría y pulsa una posición para ver su función. Verifica el amperaje y la asignación en la tapa de la caja o en el manual correspondiente al año y versión de tu vehículo.
🔋F1 – Calefacción de espejos7.5 A
Fusible asignado a la calefacción de los espejos, según el diagrama de referencia.
🧩F2 – Alimentación del módulo de control del motor15 A
Alimentación del módulo de control del motor (ECM), según la referencia consultada.
⛔F3 – NO WLKPor confirmar
La etiqueta NO WLK aparece en la fuente recopilada. No se asigna una función sin confirmación documental.
🧩F4 – ECM principal15 A
Fusible principal asociado al módulo de control electrónico del motor.
⛔F5 – Repuesto—
Posición identificada como repuesto en la información recopilada.
⛽F6 – Bomba de combustible15 A
Protege el circuito de la bomba de combustible, de acuerdo con el diagrama de referencia.
💡F7 – Luz baja izquierda10 A
Circuito de la luz baja del faro izquierdo, según la fuente consultada.
🔑F8 – Alimentación de ignición15 A
La fuente recopilada lo identifica como alimentación de ignición. Confirma la descripción exacta en tu versión.
📣F9 – Claxon15 A
Protege el circuito de la bocina o claxon.
🌫️F10 – Desempañador trasero30 A
Circuito del desempañador de la luneta trasera.
🌧️F11 – Limpiaparabrisas25 A
Protege el circuito del limpiaparabrisas, según la referencia recopilada.
🌫️F12 – Luces antiniebla delanteras15 A
Circuito de las luces antiniebla delanteras.
🔑F13 – Operación / arranque / luces pequeñas30 A
Descripción transcrita de la fuente recopilada; confirmar el significado exacto para la versión del vehículo.
🔒F14 – Bloqueo central de puertas15 A
Asociado al módulo de bloqueo central de puertas en el diagrama de referencia. Confirma que la asignación coincida con tu caja.
⛽F15 – Bomba de combustiblePor confirmar
La lista recopilada menciona la bomba de combustible, pero no especifica el amperaje.
🧩F16 – Módulo de control del motor15 A
Circuito del módulo de control del motor.
⚙️F17 – Bomba de TCMPor confirmar
Descripción tomada de la lista recopilada; confirmar el significado de TCM y la función en el manual aplicable.
⚙️F18 – Módulo de control de transmisiónPor confirmar
Circuito relacionado con el módulo de control de la transmisión; amperaje pendiente de verificación.
🔋F19 – Sensor de bateríaPor confirmar
La fuente recopilada lo identifica como sensor de batería. Confirmar asignación y amperaje.
💡F20 – Luz baja20 A
La lista indica luz baja; confirma qué circuito alimenta en la versión exacta.
🔑F21 – Alimentación 2 del motor de arranquePor confirmar
Asignación transcrita de la fuente recopilada; amperaje pendiente de verificación.
❄️F22 – Compresor de aire acondicionado10 A
Circuito asociado al compresor del aire acondicionado.
💡F23 – Alimentación de luz alta20 A
Circuito de alimentación de luces altas, según la lista consultada.
💡F24 – Control del motor / transmisión / estacionamiento derecho15 A
La fuente recopila varias funciones en esta posición. Confirmar la descripción exacta en el diagrama específico.
💡F25 – Caja interior / estacionamiento izquierdo15 A
Descripción transcrita de la fuente recopilada; confirmar en la tapa de la caja.
🔑F26 – Señal de arranque5 A
Circuito de señal de arranque, según el diagrama consultado.
💡F27 – Luz baja derecha10 A
Circuito de la luz baja derecha, según la lista recopilada.
🌬️EF1 – Ventilador de enfriamiento, velocidad baja25 A
Fusible de mayor capacidad asociado a la velocidad baja del ventilador de enfriamiento.
🔋EF2 – Batería 1 de IEC40 A
Asignación transcrita de la lista recopilada; verifica el significado de IEC para tu versión.
🔋EF3 – IEC ACC40 A
Alimentación de accesorios indicada como IEC ACC en la fuente recopilada.
🔋EF4 – Batería 2 de IEC40 A
Asignación transcrita de la lista recopilada; verifica en la documentación del vehículo.
🚨EF5 – Motor del sistema ABS40 A
Circuito del motor de la unidad ABS, según la referencia consultada.
🌬️EF6 – Ventilador40 A
Fusible de alimentación del ventilador, según la lista recopilada.
🌬️EF7 – Ventilador de enfriamiento, velocidad alta40 A
Circuito de alta velocidad del ventilador de enfriamiento.
🔑EF8 – Motor de arranque40 A
Asignación de motor de arranque en la fuente recopilada; confirmar con el manual exacto.
🧩EF9 – Relevador principal40 A
La fuente lo describe como fusible del relevador principal.
🚨EF10 – Válvula del ABS30 A
Circuito asociado a la válvula del sistema ABS.
🧩EF11 – Bomba electrónica de vacíoPor confirmar
La fuente recopilada no especifica el amperaje de esta posición.
🧩EF12 – D2DC2Por confirmar
La etiqueta D2DC2 aparece en la lista recopilada, pero su significado y amperaje no están confirmados.
⚙️K1 – Módulo de control del motor—
Relevador asociado al módulo de control del motor, según la lista consultada.
⚙️K2 – Luz baja del faro—
Relevador del circuito de luces bajas.
⚙️K3 – Desempañador trasero—
Relevador del desempañador trasero.
⚙️K4 – Claxon—
Relevador del claxon o bocina.
⚙️K5 – Luces antiniebla—
Relevador de las luces antiniebla.
⚙️K6 – Estacionamiento / ignición 15—
Descripción transcrita de la fuente recopilada; confirmar la asignación exacta.
⚙️K7 – Bomba de combustible—
Relevador asociado a la bomba de combustible.
⚙️K8 – Motor de arranque 2—
Relevador del circuito de arranque identificado como 2 en la fuente recopilada.
❄️K9 – Compresor de aire acondicionado—
Relevador del compresor del aire acondicionado.
🌬️K10 – Ventilador, velocidad baja—
Controla el funcionamiento del ventilador de enfriamiento en velocidad baja.
🌧️K11 – Control del limpiaparabrisas—
Relevador/control asociado al limpiaparabrisas.
💡K12 – Luz alta del faro—
Relevador de luces altas.
🌬️K13 – Ventilador, velocidad alta—
Controla el ventilador de enfriamiento en velocidad alta.
🔑K14 – Motor de arranque 1—
Relevador de arranque identificado como 1 en la fuente recopilada.
❄️K15 – Motor del ventilador de A/C—
Relevador asociado al motor del ventilador del aire acondicionado.
⚙️K16 – Bomba electrónica de vacío—
Relevador de la bomba electrónica de vacío, según la lista recopilada.
Nota: las funciones y capacidades deben verificarse con el diagrama de la versión exacta del vehículo. No sustituyas fusibles por otros de mayor amperaje.
¿Dónde está la caja de fusibles del Chevrolet Aveo?

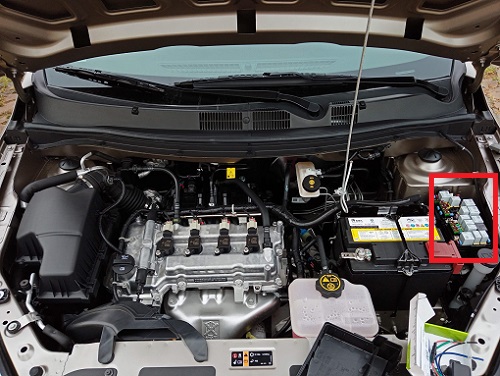

Caja de fusibles del compartimento del motor
En el Aveo 2020 documentado, la caja de fusibles del motor está junto al depósito del refrigerante, cerca de la batería. Apaga el vehículo antes de inspeccionar la caja y evita que entre agua o suciedad.
¿Qué precio tiene la caja de fusibles de Chevrolet Aveo?
Sitios como MercadoLibre y Ebay muestran precios que van desde los $1,700 MXN
Caja de fusibles interior, diagrama
El Chevrolet Aveo tiene una segunda caja de fusibles la cual se encuentra en el interior del vehículo, a continuacion se muestra el diagrama de fusibles.

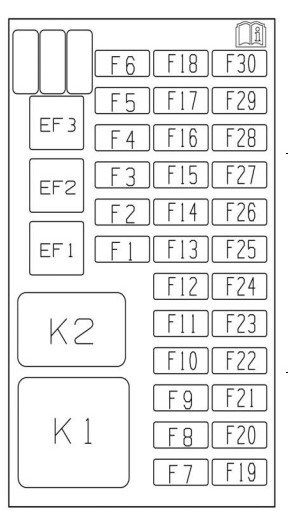

Diagrama de fusibles de la caja interior del Chevrolet Aveo
Esta lista se basa en la información recopilada para la caja interior. Confirma los datos con el manual y la etiqueta de tu vehículo antes de hacer reparaciones.
Circuito de dirección asistida eléctrica indicado en la lista recopilada.
📊F2 – Cuadro de instrumentos7.5 A
Alimentación del cuadro de instrumentos.
🚨F3 – Interruptor de emergencia / módulo regulador de voltajePor confirmar
Descripción transcrita de la lista recopilada; confirmar el circuito exacto.
🧩F4 – Módulo de control del motor / interruptor de velocidadPor confirmar
Asignación de la fuente recopilada; confirmar en la documentación específica.
🛡️F5 – Ignición SDMPor confirmar
Circuito asociado al SDM; el amperaje debe confirmarse en el manual.
🛑F6 – Freno / reversa / bomba electrónica de vacío7.5 A
Descripción transcrita de la lista recopilada; verificar la correspondencia exacta.
⛔F7 – Reserva—
Posición indicada como reserva.
⛔F8 – Reserva—
Posición indicada como reserva.
🧩F9 – Módulo de control del motor ACCPor confirmar
Alimentación ACC relacionada con el módulo de control del motor.
📻F10 – Radio / quemacocos ACC5 A
Circuito de radio y quemacocos indicado en la lista recopilada.
🔌F11 – Encendedor de cigarros20 A
Alimentación de la toma del encendedor, según la fuente consultada.
⚙️F12 – Módulo de control de transmisión (TCM)Por confirmar
Circuito relacionado con el módulo de control de la transmisión.
⛔F13 – Reserva—
Posición indicada como reserva.
🧩F14 – Módulo de control de carrocería15 A
Circuito del módulo de control de carrocería según la información recopilada; verificar variante.
🛑F15 – Interruptor del freno10 A
Circuito asociado al interruptor del freno.
🔑F16 – Interruptor de llave5 A
Circuito asociado al interruptor de llave.
🌤️F17 – Quemacocos20 A
Alimentación del quemacocos, si el vehículo cuenta con ese equipamiento.
🔌F18 – DLC de techo10 A
La lista indica DLC de techo; confirma el significado y la aplicación exacta.
🔑F19 – Señal de arranque 15 A
Circuito de señal de arranque indicado en la fuente recopilada.
🛡️F20 – SDM / sistema de seguridad10 A
Circuito del módulo de seguridad; no intervenir sin seguir el procedimiento del fabricante.
🧩F21 – Módulo de control de carrocería 120 A
Circuito del módulo de control de carrocería, canal 1 según la fuente recopilada.
🧩F22 – Módulo de control de carrocería 230 A
Circuito del módulo de control de carrocería, canal 2 según la fuente recopilada.
🧩F23 – Módulo de control de carrocería 320 A
Circuito del módulo de control de carrocería, canal 3 según la fuente recopilada.
❄️F24 – Climatización (HVAC) / radio15 A
Circuitos de climatización y radio según la lista recopilada.
📊F25 – Cuadro de instrumentos10 A
Circuito del cuadro de instrumentos según la información recopilada.
⛔F26 – Reserva—
Posición indicada como reserva.
🌬️F27 – Interruptor del ventilador5 A
Asignación y amperaje referidos al diagrama del Aveo 2020; confirmar con la tapa de la caja.
💡F28 – Control de faro5 A
Circuito de control de faro según la referencia del Aveo 2020.
🌧️F29 – Lavaparabrisas25 A
Circuito del sistema lavaparabrisas según la referencia recopilada.
❄️F30 – Control de climatización (HVAC)5 A
Circuito de control del sistema de climatización.
🪟EF1 – Control de ventanas30 A
Alimentación del control de ventanas eléctricas según la fuente recopilada.
⛔EF2 – Reserva—
Posición indicada como reserva.
⛔EF3 – Reserva—
Posición indicada como reserva.
⚙️K1 – Suministro de energía de accesorios—
Relevador de suministro de energía de accesorios, según la fuente recopilada.
⚙️K2 – Logística—
La fuente lo identifica como “Logística”; confirmar el significado exacto para la versión.
Nota: verifica las funciones y capacidades con el manual específico del vehículo. No sustituyas fusibles por otros de mayor amperaje.

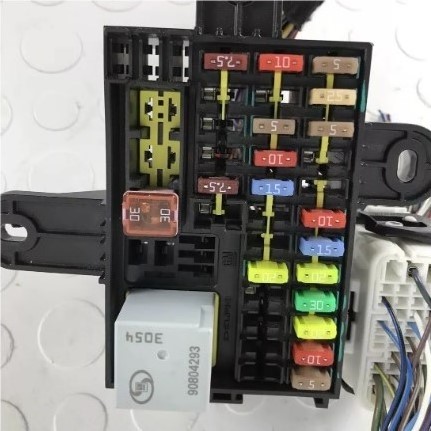

¿Donde se encuentra ubicada la caja de fusibles interior del Aveo?
La caja interior se encuentra detrás del compartimento de almacenamiento, en la parte izquierda del tablero, en el Aveo 2020 documentado. Para acceder, consulta el manual del vehículo y retira el compartimento según el procedimiento indicado.
Preguntas frecuentes sobre los fusibles del Aveo
¿Todos los Chevrolet Aveo utilizan el mismo diagrama?
No necesariamente. La distribución puede variar por año, versión y equipamiento. Compara el diagrama con la etiqueta de la tapa y el manual específico de tu vehículo.
¿Qué fusibles revisar si el Aveo no da marcha?
El sistema de arranque involucra varios circuitos, fusibles y relevadores. Tomando como referencia el Aveo 2020 puedes revisar el fusible EF8 de 40 amperes y el relevador K14, ambos se encuentran en la caja de fusibles del motor.
¿Que fusible reviso si da marcha pero no enciende el motor?
En el sistema de encendido estan involucrados muchos componentes y hay muchas causas por las cuales el motor no enciende, sin embargo puedes revisar algunos fusibles como el de bomba de combustible, este fusible es parte importate de este sistema, el fusible de la bomba de combustible en el Aveo es el F6 de15 amperes y se encuentra en la caja de fusibles del motor.
¿Qué hago si un fusible se vuelve a quemar?
No sigas sustituyéndolo sin diagnosticar la causa. Un fusible que vuelve a fundirse puede indicar un cortocircuito, una sobrecarga o un componente defectuoso.
¿Qué fusible controla los seguros eléctricos del Aveo?
En el diagrama del Aveo 2020, la posición F14 de la caja del motor aparece asociada al módulo de bloqueo central de puertas. Antes de reemplazarlo, confirma que la tapa de tu caja muestre la misma asignación y verifica el amperaje especificado para tu versión.
Si los seguros no funcionan, comprueba si falla una sola puerta o todas. Si el fusible está en buen estado, la causa también puede estar en la alimentación, el cableado, los actuadores o el módulo de control de carrocería.
