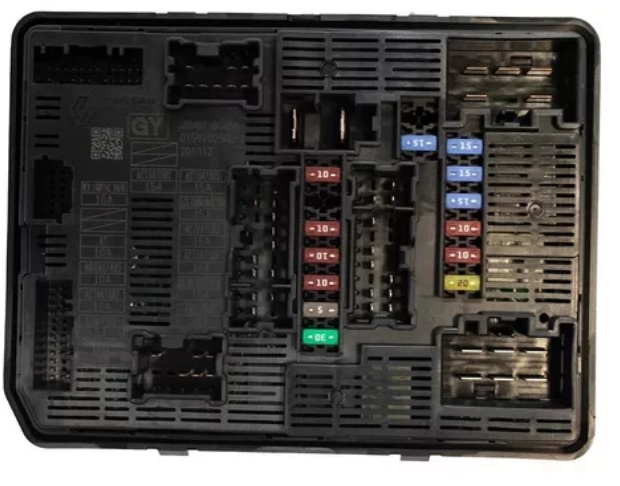

La caja de fusibles Versa 2020 de Nissan es un módulo de alimentación IPDM (INTELLGENT POWER DISTRIBUTION MODULE) el cual forma parte del sistema eléctrico del Versa, este modulo lo encuentras en tiendas como Ebay y Mercado Libre
Caja Portafusibles Versa 2020,2023, 2024
- Marca: Nissan
- Estado: Nuevo Original
- Años: 2020, 2023
- Precio: $2,320 MXN

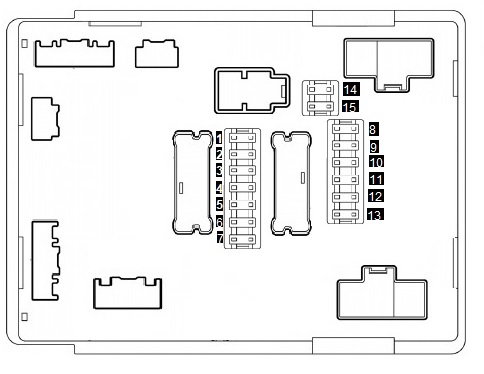

Diagrama de Fusibles Versa 2020, 2023, 2024 en Español Compartimento del motor
| Número |
Descripción |
Capacidad |
| 1 |
Lámpara de reversa/Válvula de aire acondicionado |
10A |
| 2 |
Vacío |
– |
| 3 |
Transmisión automática |
10A |
| 4 |
Bolsas de aire ABS |
10A |
| 5 |
Actuador 2 |
10A |
| 6 |
ECM |
5A |
| 7 |
Limpiaparabrisas |
30A |
| 8 |
Actuador 5 |
15A |
| 9 |
LCS Cabina/Inyectores |
15A |
| 10 |
Actuador 3 |
15A |
| 11 |
Actuador 4 |
10A |
| 12 |
Batería de válvulas ABS/Batería de ECM |
10A |
| 13 |
Bomba de combustible |
20A |
| 14 |
Vacío |
– |
| 15 |
Actuador 1 |
15A |

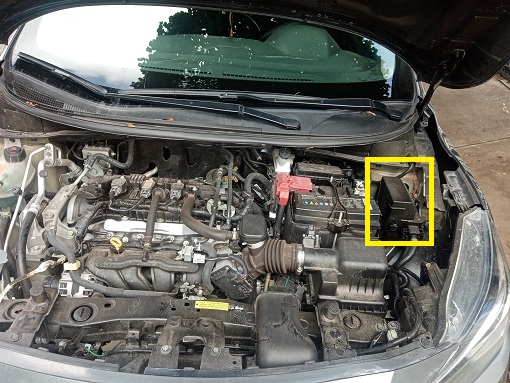

Ubicación de la Fusilera del Motor

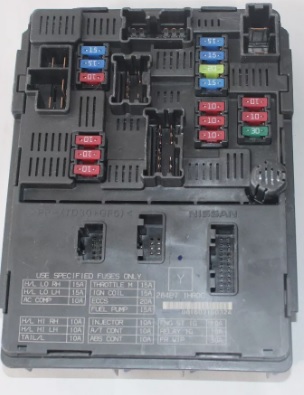

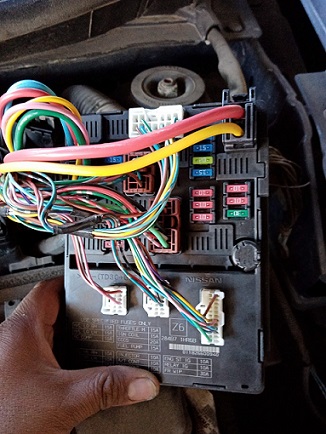

Variantes de la Fusilera del Motor Versa
Compatibilidad de caja de fusibles con los siguientes modelos
- V-Drive 2022
- Versa 2019
- Versa 2018
- Versa 2017
- Versa 2016
- Versa 2015
- Versa 2014

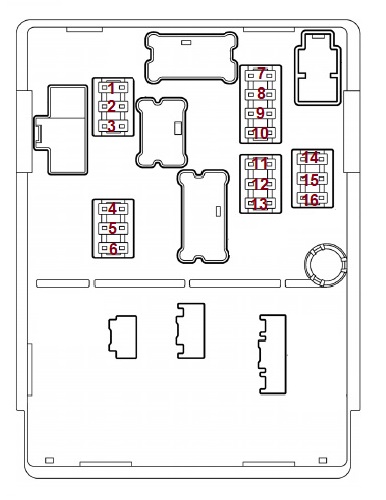

Diagrama de Fusibles Versa
| Número |
Descripción |
Capacidad |
| 1 |
Luz baja derecha |
15A |
| 2 |
Luz baja izquierda |
15A |
| 3 |
Compresor de aire acondicionado |
10A |
| 4 |
Luz alta derecha |
10A |
| 5 |
Luz alta izquierda |
10A |
| 6 |
Luces de posición traseras |
10A |
| 7 |
Acelerador Motor |
15A |
| 8 |
Bobinas de ignición |
15A |
| 9 |
Sistemas electrónicos de control del chasis (ECCS) |
20A |
| 10 |
Bomba de combustible |
15A |
| 11 |
Inyectores |
10A |
| 12 |
Control transmisión automática |
10A |
| 13 |
Control ABS |
10A |
| 14 |
Ignición de motor en marcha |
10A |
| 15 |
Relay de ignición |
10A |
| 16 |
Limpiaparabrisas frontal |
30A |

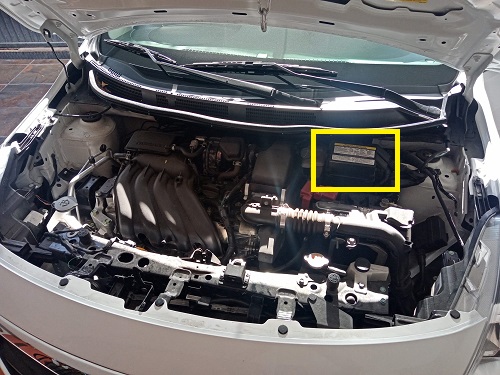

¿Dónde está ubicada Caja de Fusibles Nissan Versa Motor
La caja de fusibles del versa 2020 se encuentra ubicada en el compartimento del motor lado derecho junto a la batería.

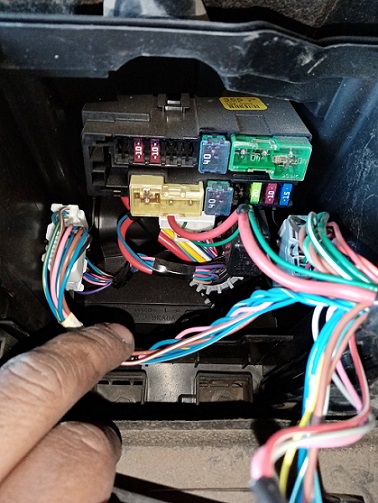

Donde encuentro la Segunda Caja de Fusibles del área del motor
En el área del motor podemos encontrar una segunda fusilera, esta se ubica justo detrás de la caja principal de fusibles en el mismo compartimento.

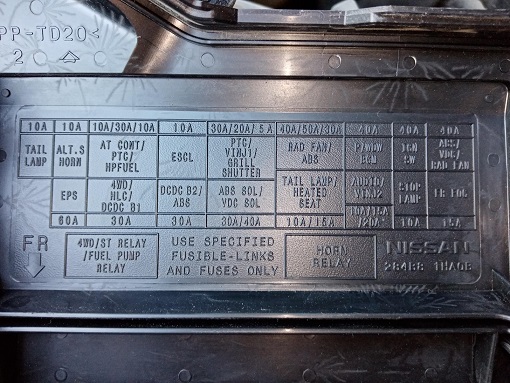

¿Qué fusibles puedo encontrar en la segunda caja del motor?
- Fusible de luces de posición traseras o “cuartos” 10A, identificado como “TAIL LAMP”
- Fusible del radiador/ABS, identificado como “RAD FAN/ABS”
- Fusible del switch de ignición 40A, identificado “IGN SW”
- Fusible de la radio 10A/15A/20A, identificado como “AUDIO VINJ2”
- Fusible de Luces de Freno o lámpara de stop 10A, identificado como “STOP LAMP”
- Fusible de luces antiniebla delanteras 15A, identificadas como “FR FOG”
- Fusible de claxon 10A, identificado como “ALT. S HORN”
- Relay de claxon, identificado como “HORN RELAY”
Consejos para Mantener la Caja de Fusibles en Buen Estado
Si ya sabes dónde se encuentra la caja de fusibles, cómo leer su diagrama y el precio de los repuestos, el siguiente paso es mantener este componente en óptimas condiciones para evitar problemas eléctricos inesperados. Aquí te comparto algunas recomendaciones prácticas:
- Revisión Periódica
Inspecciona la caja de fusibles al menos una vez cada tres meses o después de largos viajes. Busca signos de corrosión, fusibles quemados o conexiones flojas. Una revisión constante ayuda a detectar problemas antes de que se vuelvan críticos.
- Limpieza de la Caja de Fusibles
Con el tiempo, la caja puede acumular polvo y suciedad que afectan su funcionamiento. Utiliza un pincel pequeño o aire comprimido para limpiar la zona. Evita líquidos que puedan causar daños a los circuitos.
- Uso de Fusibles Correctos
Asegúrate de usar siempre fusibles con la capacidad de amperaje especificada en el manual del propietario. Instalar un fusible incorrecto puede causar fallos eléctricos e incluso incendios.
- Prevención de Sobrecargas
No conectes dispositivos adicionales al sistema eléctrico sin verificar la capacidad de la caja de fusibles. Sobrecargar el sistema puede hacer que los fusibles se quemen con mayor frecuencia.
- Herramientas para Cambiar Fusibles
Mantén en el auto un juego de herramientas básico, incluyendo una pinza para extraer fusibles y fusibles de repuesto. Esto es especialmente útil para resolver emergencias en carretera.
- Reconocimiento de Fallas Comunes
Aprende a identificar problemas frecuentes relacionados con los fusibles, como luces que no funcionan, fallos en el aire acondicionado o problemas con el sistema de encendido. Esto te permitirá actuar rápidamente en caso de una avería.
Preguntas Frecuentes
¿Dónde se encuentra el fusible y relay de la bomba de gasolina?
El fusible de la bomba de combustible se encuentra en la fusilera del área del motor, el relevador se encuentra de forma interna integrado en la tarjeta electrónica o IPDM.
¿Dónde se encuentra el fusible del claxon del versa?
El fusible del claxon se encuentra en la caja de fusibles del área del motor.
¿Cuál es el fusible de reversa del Versa 2018?
El fusible de reversa o luces de marcha atrás se encuentra en la caja de fusibles interior bajo el tablero de instrumentos lado izquierdo y alimenta a varios circuitos además de las luces de reversa.
¿Cómo saber si un fusible esta quemado o dañado?
Para saber si un fusible esta dañado basta con hacer una revisión visual y verificar si sus contactos o filamento interno se encuentra abierto, también se puede usar una lámpara de prueba o multímetro.
