Fusibles Jetta A4, Diagrama, Ubicación, Precio

Si necesitas reponer o reemplazar fusibles Jetta A4 éstas son las posiciones que tienen en su caja de fusibles, ya sea que tengas algún problema con luces, claxon o algún otro dispositivo eléctrico, el primer paso es revisar el fusible y si está dañado reemplazarlo.

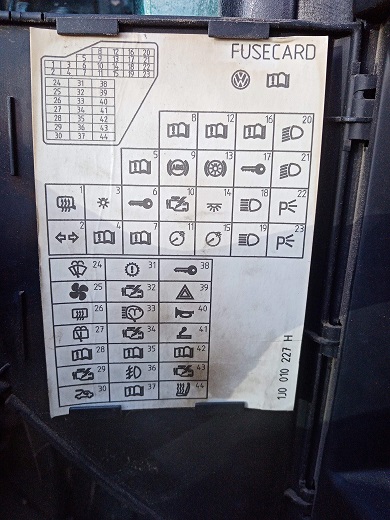

Diagrama de Fusibles Jeta A4 2003 Interior

Aquí tienes el diagrama de fusibles del Jetta A4 del año 2003, estos datos te pueden servir de referencia para otros modelos ya que la versión A4 del Jetta llega hasta el 2014.

Número	Descripción	Capacidad
1	Calefacción de espejo exterior	10A
2	Luces de emergencia, relevador de direccionales	5A
3	Relevador de luces antiniebla, iluminación de interruptores e instrumentos	5A
4	Luces de Placa/Matrícula	5A
5	Sistema de control de crucero, asientos calefaccionados, techo corredizo, sensor de temperatura y aceite, unidad de control del ventilador del radiador, válvula de cierre de refrigerante	7.5A
6	Sistema de cierre centralizado	5A
7	Luces de reversa, luz de posición de la palanca selectora	10A
8	Control de electrónica operativa de telefonía móvil	5A
9	ABS	5A
10	Gestión del motor, Radio	15A/10A
11	Radio	10A
12	Módulo de control de electrónica de teléfono móvil	7.5A
13	Luz de freno/Control de ABS	10A
14	Unidad de control de liberación de tapa trasera	10A
15	Módulo de control de caja de cambios automática	5A
16	Módulo de control del Ventilador	10A
17	Sin uso	–
18	Bombilla derecha luz de carretera/Control de pantalla en panel de instrumentos	10A
19	Bombilla izquierda luz de carretera	10A
20	Faro luz Derecha	15A
21	Faro de luz izquierda	15A
22	Luz lateral derecha	5A
23	Luz lateral izquierda	5A
24	Motor de limpiaparabrisas, bomba limpiaparabrisas trasera	20A
25	Ventilador aire acondicionado	25A
26	Desempañador trasero	25A
27	Encendedor de cigarrillos	15A
28	Bomba de combustible	15A
29	Gestión del motor	15A/20A
30	Motor del techo corredizo	20A
31	Unidad de control caja de cambios	20A
32	Inyectores de Gasolina	10A
33	Bomba de lavado de faros	20A
34	Gestión del motor	10A
35	Tomacorriente 12V	30A
36	Relay de luz antiniebla	15A
37	Sistema de navegación radio	5A
38	Liberación tapa de combustible	15A
39	Interruptor de luces de emergencia	15A
40	Claxon	20A
41	Encendedor de cigarrillos	15A
42	Amplificador radio	25A
43	Gestión del motor	10A
44	Asientos calefaccionados	15A

¿Necesitas reemplazar alguno? Encuentra aquí el fusible ideal para tu Jetta A4

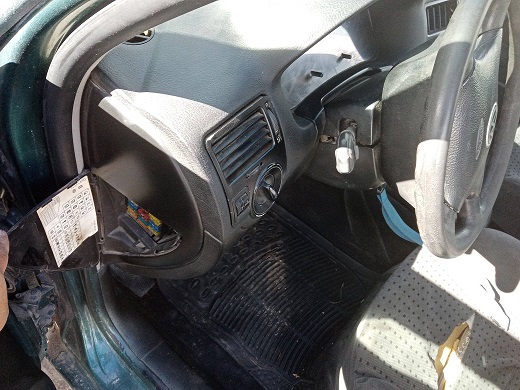

Dónde está la caja de fusibles del Jetta A4?

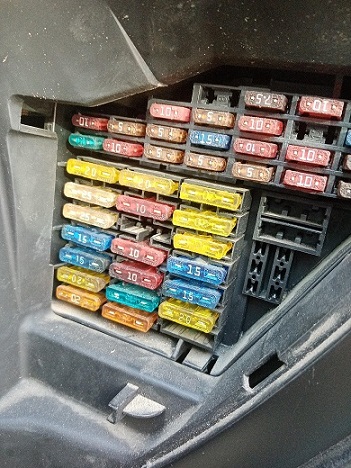

Una de las cajas de fusibles del jetta A4 se encuentra en el interior de la cabina justo a un costado del tablero de instrumentos en parte baja.

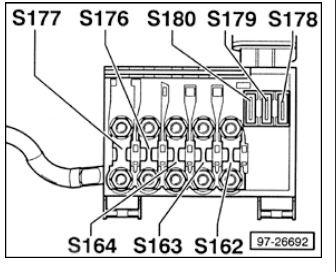

Caja de Fusibles Jetta A4 Arriba de la Batería

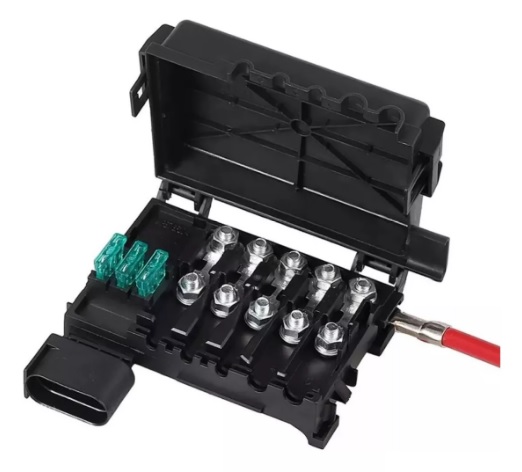

Estos son los fusibles que encontrarás en la caja portafusibles que va arriba de la batería en el compartimento del motor

Número	Descripción	Capacidad
S162	Pin calefaccionado	50A
S163	Gestión del motor	50A
S164	Ventilador del radiador	40A
S176	Interior	110A
S177	Alternador	110A
S178	Bomba ABS	30A
S179	ABS	30A
S180	Ventilador del radiador	30A
