Aquí te muestro los Fusibles Spark de Chevrolet, si tienes un problema eléctrico o tu auto no enciende es recomendable revisar primero los fusibles ya que estos pueden encontrarse dañados y ser la causa del desperfecto.

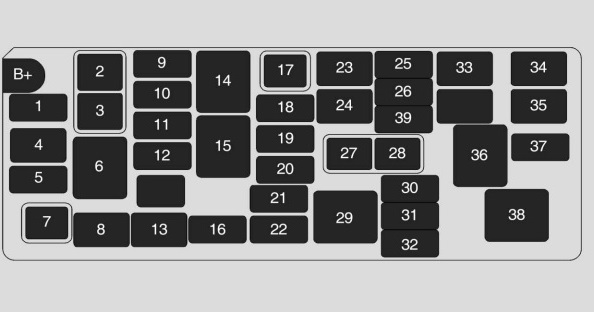

Diagrama de Caja de Fusibles Spark Motor
Importante antes de revisar los fusibles del Chevrolet Spark
La ubicación y la función de los fusibles puede variar según el año, la versión y el mercado del vehículo. Antes de retirar o sustituir un fusible, compara el diagrama con la identificación del la tapa de la caja de fusibles de tu automóvil. Utiliza siempre un fusible del amperaje especificado. Nunca instales uno de mayor amperaje para evitar que se vuelva a quemar, ya que podrias dañar el sistema eléctrico o provocar un sobrecalentamiento. Si el fusible nuevo se vuelve a fundir, es necesario diagnosticar la causa de la falla.
Diagrama caja exterior
¿Para qué años del Chevrolet Spark sirve esta guía?
Esta guía está enfocada en el Chevrolet Spark de los años 2014, 2015, 2016 y 2017. Incluye información sobre la ubicación de las cajas de fusibles y diagramas interactivos para consultar la función y el amperaje de cada fusible.
Aunque estos modelos presentan distribuciones similares, la ubicación y la función de algunos fusibles pueden variar según la versión y el equipamiento. Por eso, antes de sustituir un fusible, verifica la información de la tapa de la caja correspondiente a tu vehículo.

Pulsa sobre cada número de fusible si quieres ver para qué sirve cada uno o su descripción.

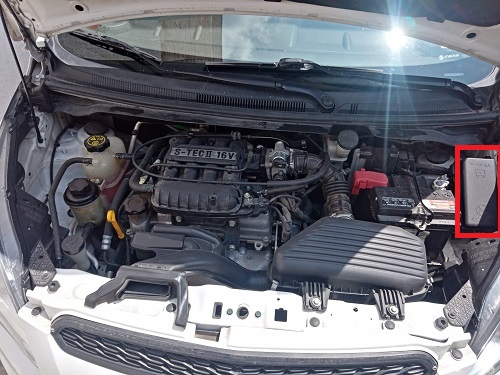

¿Dónde se encuentra ubicada la caja de fusibles del Chevrolet Spark?

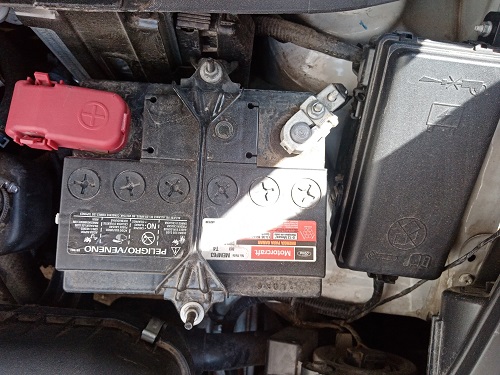

La caja de fusibles del spark se encuentra ubicada en la parte derecha del motor a un costado de la batería del coche.

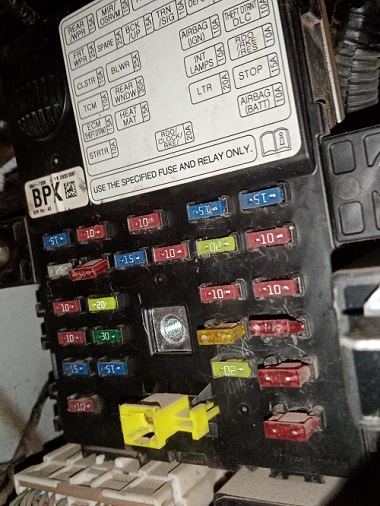

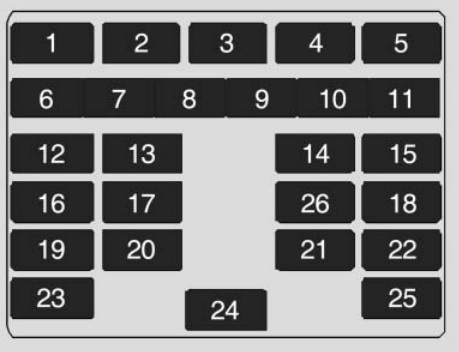

Caja de fusibles interior Spark
El Chevrolet Spark cuenta con una segunda caja la cual se encuentra en el interior en la cabina, ésta contiene fusibles entre los que se encuentra luces de frenado o Stop, bolsas de aire, luces de reversa entre otros.

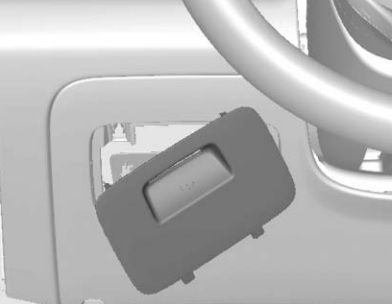

Ubicación de caja de fusibles interior Chevrolet Spark
La caja de fusibles del spark que se encuentra en el interior está ubicada del lado del conductor, debajo del área del volante.

¿Cómo puedo saber a qué corresponde cada fusible en el Spark?

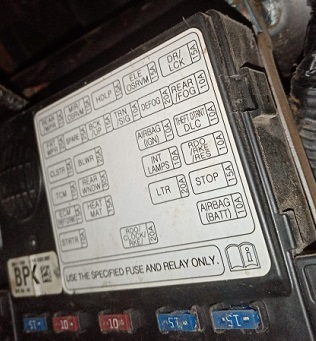

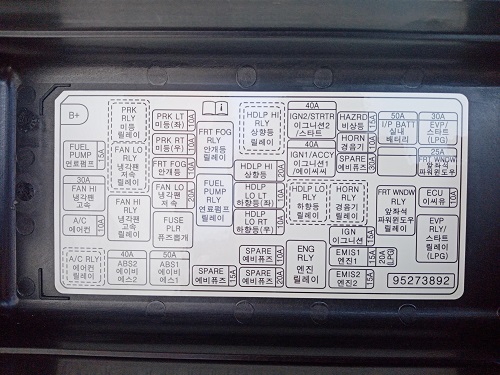

La mayoría de las identificaciones de fusibles vienen en la parte posterior de la tapa de fusibles o en alguna etiqueta pegada al mismo modulo, te encontrarás con varias de ellas que vienen en ingles y a su vez abreviadas.


Fusibles del Spark en español
Aquí te dejo algunas identificaciones de fusibles abreviadas en ingles y su significado o traducción al español.
Identificación o abreviatura
- Fuel pump
- FAN HI
- A/C
- PRK Relay
- FRT Fog
- HDLP LO LT
- Spare
- HAZRD o HAZARD
- HORN
- ECU
- MIR/ OSRVM
Traducción en español
- Bomba de gasolina
- Velocidad alta del electro ventilador
- Aire acondicionado
- Relevador de luces estacionamiento
- Luces neblineras frontales
- Luces de faros lado derecho
- Fusible para usar de reemplazo
- Luces intermitentes de emergencia
- Claxon
- Computadora del carro
- Espejo exterior retrovisor
Preguntas y dudas comunes sobre los fusibles del Spark de Chevrolet
Retira el fusible con una pinza y observa si la lámina metálica interna está rota.
También puedes usar un multímetro en modo de continuidad o voltaje, si no cuentas con un multimetro puedes usar tambien una lampara de prueba, si no sabes como hacer estas pruebas consulta nuestra guía: Cómo probar los fusibles con multímetro y lámpara de prueba, donde explicamos ambos procedimientos paso a paso.
Depende del modelo y año, pero normalmente es un fusible de 15A o 20A marcado como IGN, IGNITION o START.
Se encuentra en la caja del motor o en la caja interior. En algunos modelos, también hay un relevador de arranque (starter relay) asociado.
Verifica los fusibles identificados como: PRK LT (luces de posición o cuartos izquierdas) PRK RT (luces de posición o cuartos derechos) FRT FOG (luces anti niebla delanteras)
En el Spark 2014-2017 estos fusibles se encuentran en la fusilera del motor.
Los fusibles de los faros del spark vienen identificados como HDLP HI (luz alta faros) HDLP LO LT (luz baja de faro izquierdo) HDLP LO RT (luz baja de faro derecho) Estos fusibles se encuentran en la caja de fusibles del motor.
Si ya revisaste los fusibles y estos se encuentran en buen estado revisa otros probables elementos de falla como focos o interruptores.
No, regularmente esta falla ocurre cuando alguno de los focos se encuentra fundido o dañado. Reemplaza el foco dañado y prueba de nuevo.
